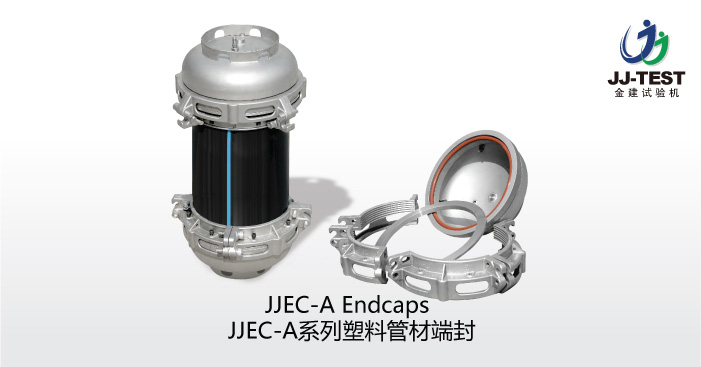

JJEC-A系列塑料管材端封

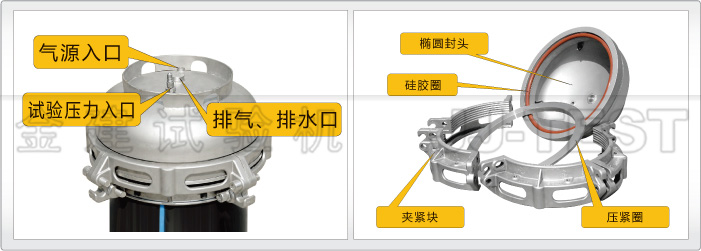

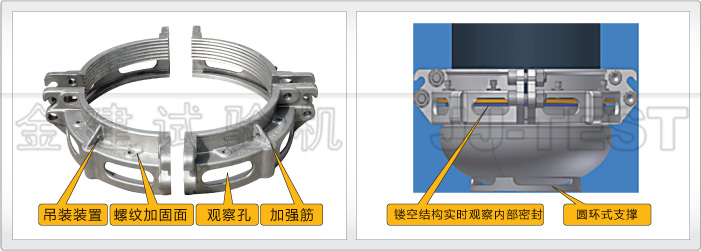

描述： 塑料管、管件密封夹具系列产品主要用于液压测试试验及负压测试试验。采用无拉杆径向密封，满足于ISO、GB等相关标准，可适用于PE、PVC、PP-R、内衬钢骨架复合等各种管材、管件的端部密封。该端封主要由加紧块、椭圆端头、硅胶密封圈、压圈等主要零部件组成。

配送范围：中国大陆地区免费配送
购买方式：请咨询您所在地办事处，网点查询

技术参数:

规格DN	最大外径mm	含管长度mm	O型圈 mm	单端重量Kg	夹管后总长mm	标称压力MPa	安全压力MPa
10	33	30	φ10Xφ3.1	0.4	300	12	20
16	33	30	φ16Xφ3.1	0.4	350	12	20
18	36	30	φ18Xφ3.55	0.4	350	12	20
20	38	40	φ20Xφ3.55	0.5	350	12	20
25	43	40	φ25Xφ3.55	0.5	350	12	20
32	50	40	φ32Xφ3.55	0.7	460	10	14
40	77	40	φ40Xφ3.55	0.76	460	10	14
50	87	43	φ50Xφ3.55	0.9	475	10	14
63	100	45	φ63Xφ3.55	1.1	500	10	14
75	125	52	φ75Xφ5.3	2.2	550	10	14
90	145	60	φ90Xφ5.3	3.3	580	10	14
110	172	68	φ110Xφ5.3	5.0	600	8	11
125	190	78	φ125Xφ5.3	7.1	720	8	11
140	212	80	φ140Xφ7	9	780	8	11
160	236	97	φ160Xφ8	11	860	8	11
180	256	98	φ180Xφ8	14.7	935	8	11
200	283	105	φ200Xφ10	17	960	8	11
250	410	130	φ250Xφ12	27	1230	6	9
315	480	153	φ315Xφ12	38	1560	6	9
355	545	170	φ355Xφ16	45	1620	5	8
400	600	175	φ400Xφ16	50	1650	5	8
450	695	175	φ450Xφ16	90	1680	5	8
500	764	215	φ500Xφ20	95	1700	5	8
560	765	215	φ560Xφ20	130	1710	5	8
630	830	220	φ560Xφ20	150	1820	5	8
710	940	200	φ710Xφ25	170	1940	4	6
800	1080	250	φ800Xφ25	199	2150	3	4
900	1180	255	φ900Xφ28	243	2200	1.5	2.5
1000	1280	260	φ1000Xφ28	273	2300	1.5	2.0
1200	1500	260	φ1000Xφ30	313	2408	1.5	2.0
1600	2200	300	φ1600Xφ30	476	2480	1.2	1.8
