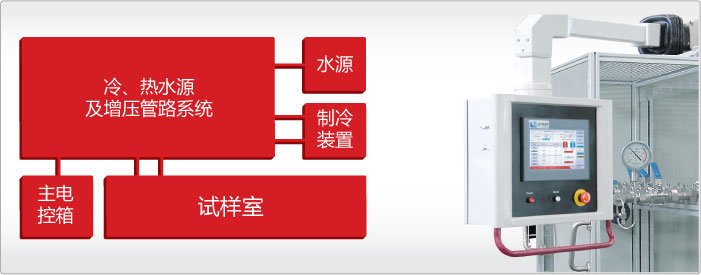

该仪器主要由电气控制箱、冷热交换执行模块、制冷机组、试样室等组成。其组成连接示意图如下所示:
JJTCT系列冷热水循环试验机 产品特点
1、冷水源提供试验用高压冷水,热水源提供试验用高压热水。
2、该仪器采用全彩色触摸屏显示方式,试验运行曲线随时在线观察;先进的PLC控制系统对压力进行控制,各项技术指标远高于国家标准要求。
3、独特的仪器设计结构,使试验过程中高温高压水只存在于试样及与其连接很短的管路上,其它循环管路均为常压,阀体、传感器等器件常压工作,保障了仪器长期可靠运行。这一技术为金建专利技术,性能优于国外知名品牌的产品。

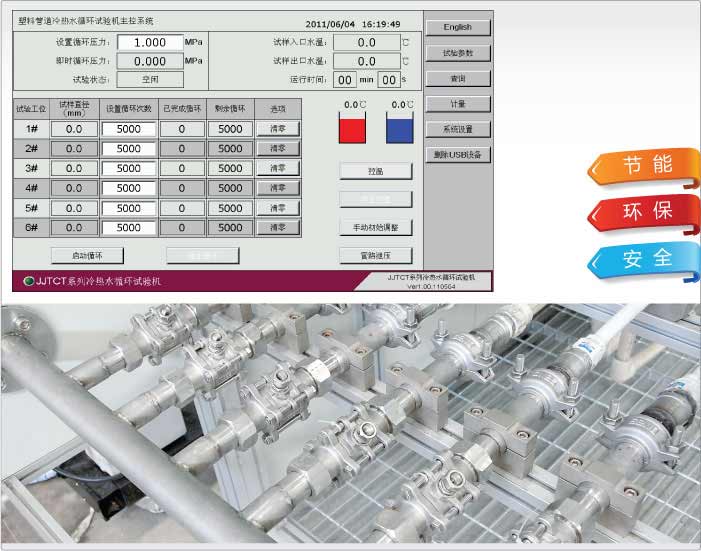

软件操作界面之一:
4、节能方面的设计
控制系统自动根据水温情况开启冷热控制回水阀,在一个循环后的回水不会产生冷热水置换,水温控制精度极高,并减少了系统试验能耗,降低长期运行过程中电力成本。
5、环保方面的设计
仪器采用独家设计制造的噪音处理装置,降低了高速水流冲刷管路产生的噪音,创造了优良的试验室工作环境。
6、冷水源的温场控制
采用工业制冷设备,功耗小,制冷量大。

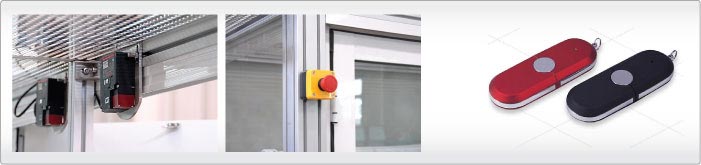

7、安全方面的设计
可靠的安全防护装置、液位检测装置、试样室周边急停开关以及远距离控制急停开关,均可保证试验异常、试验管路有破裂时,及时停止仪器运行;试验箱体的透明化设计既可有效的对试验人员进行防护又便于其贴近观察试样在试验中的变化。
8、试验过程的有效控制
试验一旦启动,试样室内侧防护即被锁死,试验过程中防护门将不能打开,防止管路在高温循环破裂时,高温水飞溅对试验人员的伤害。
9、独特的流体控制系统
从冷到热、从热到冷的切换时间小于1分钟,切换过程无缝切换,无水锤现象发生,试验方法更加科学真实。
10、预应力装置
先进的预应力装置,试验过程真实体现现实生活管道系统在四季交替时的热胀冷缩现象,试验结果更加真实可靠。
11、USB设计
试验结束后,系统自动将已记录的试验数据保存至USB盘中,方便进行后期的文件编辑。
